交流充电桩防雷器
型号：AM40D

适用范围：
该产品主要应用于交流供配电系统的雷电浪涌过电压防护，安装于配电箱、柜内，防止用电设备因浪涌侵入而损坏。

性能特点：

◆ 通流容量大，残压低，响应时间快。
◆ 漏电流及变化率小。
◆ 采用最新热脱离技术，彻底避免火灾。
◆ 采用特殊冲击熔片，具有高可靠性。
◆ 采用温控保护电路，内置热保护，短路故障自动脱离装置。
◆ 采用标准模块化设计，安装简单，维护方便。
◆ 核心元件采用国际知名品牌，性能优异，工作稳定可靠。
◆ 可以实现凯文接线；结构严谨，安装方便，维护简单。
◆ 工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。

技术参数：

型号	AM40D
标称工作电压Un	220V
最大持续工作电压Uc	385V
标称放电电流(In 8/20μs)	20kA
最大放电电流(Imax 8/20μs)	40kA
保护模式	L-N，N-PE
保护水平Up	1.2kV(N-PE); 1.8kV(L-N)
最大后备保护熔断器	63A (gL/gG)
响应时间	≤25ns
遥信端子(选配)	COM公共点、NO常开、 NC常闭
外形尺寸	90×61×35(mm)
最小安装导线截面积	L/N:2.5mm²,PE:6mm²
防护等级	IP20
安装方式	35 mm DIN-rail
工作环境	环境温度：－40℃～＋85℃；相对湿度：≤95%（25℃）

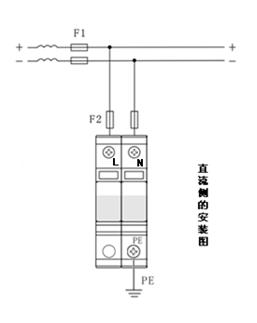

社保电子产品接线图：

安全注意事项：
▲·当交流充电桩防雷器安装于最终系统时，必须执行标准 GB4943（EN60950，IEC60950）的所有要求。
▲设备应当由被授权的专业人员安装；安装时必须断开电源，严禁带电操作，以防发生意外。
▲该产品须安装在一个人员不能直接触及的区域。
▲·接线时，先连接保护地导线，再连接其他导线（L/N）；拆线时，最后取下保护地导线。
▲·禁止在雷雨天进行安装。

使用、维护：
● 交流充电桩防雷器无需特别维护。应定期检查其连接是否松动，工作状态指示是否正常，特别是在雷雨季节前及整个雷雨期。
● 当防雷器故障指示窗口片变为白色，则说明防雷模块已失效，必须立即更换。
