监控防雷器-----三合一视频防雷器
型号：SBJK-3/D； SBJK-3/A ；

应用场合：
保护视频线路、电源线路、控制线路免受雷电过电压、感应过电压、过电流的、静电放电等造成的损坏。
典型应用于视频监控领域。

主要特点：
● 采用名牌大容量浪涌吸收元件，通流量大；
● 采用超低电容设计，信号传输特性能好；
● 采用多级保护设计，性能优越；
● 多种线路保护合为一体，功能紧凑全面。
● 纳秒级快速响应；
● 断态漏电流极低，不影响设备正常工作
● 残压低、保护设备安全可靠。
● 过电压、过电流双重保护；
◇安装简单，免维护；

技术参数：

型号	SBJK-3/D			SBJK-3/A
保护线路	电源线路(DC)			(AC)	控制线路			信号线路
最高持续工作电压	12V	24V	48V	220V	5V	12V	24V	5V	12V
限制电压	25V	60V	75V	385V	20V	25V	60V	20V	25V
标称通流容量	5KA
适合数据传输速率	---				10Mbps			100Mbps
插入损耗	≦0.5DB
响应时间	≤1ns
保护形式	串接于线路和设备端之间
外型尺寸	111×66×43mm
工作环境	温度-40C~~+85C,相对湿度<=95%（25C）

安装说明：
按防雷器上不同线路的接口标识，串接到线路和设备端之间。端口OUT接需保护设备的相应端口，端口IN接线路端。防雷器上的接地端口应使用多股铜导线就近接入地网，且应保证接地电阻不大于4欧姆
注意事项：
不可带电安装，以免可能损害人身和设备。安装时要确保安装到位，使端口结合牢固，安装完后可用万用表测试各信号线是否导通。

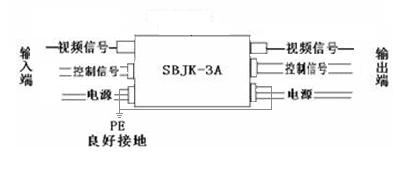

接线图示：
